浏览次数：11大幅面半导体设备的机械架构需要同时满足两个条件：刚性够强——设备在高速运动中不发生变形;热稳定性好——设备在温度变化中精度不偏移。金属材料在刚性上能满足要求，但热膨胀大——车间温度波动几度，几米长的金属架构就会伸缩几十微米。陶瓷方梁提供了一个兼顾刚性和热稳定性的方案。

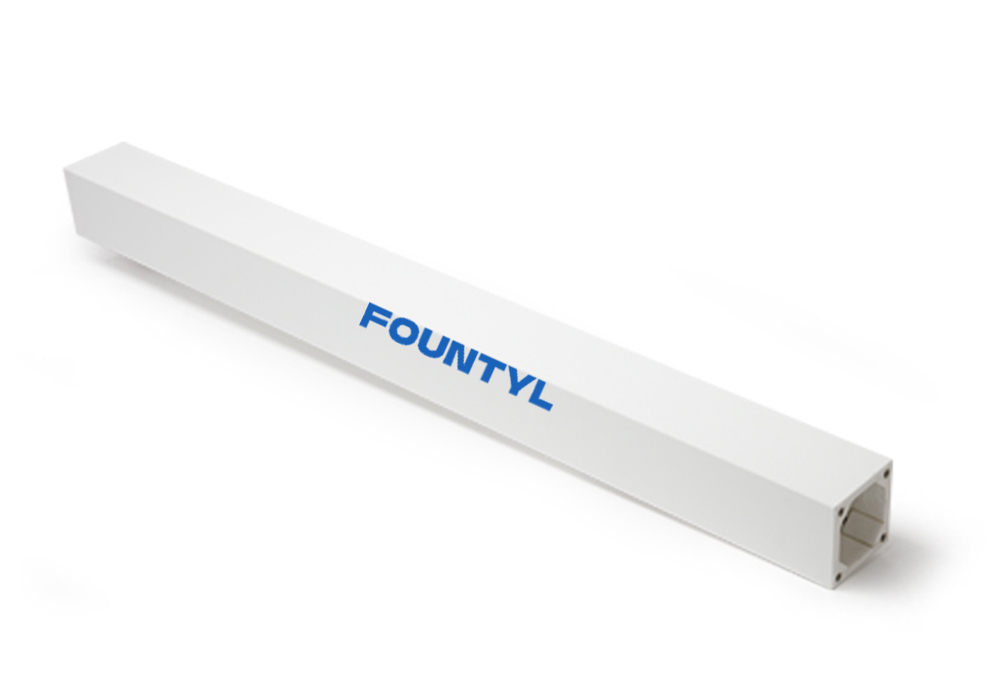

方泰新材料陶瓷方梁
陶瓷方梁本质上是一个截面为矩形或方形的长条形陶瓷结构件，主要用在设备框架中承担支撑和导向功能。方梁的核心性能指标包括直线度、截面尺寸精度和表面平面度。直线度决定了方梁安装后设备运动部件的运动轨迹是否笔直，截面精度决定了配合件的安装精度。
问：陶瓷方梁和陶瓷导轨有什么区别?
A：方梁主要用于设备的框架支撑，传递承重和保持整体刚性。导轨是运动部件的直接导向结构，要求更高的表面硬度和耐磨性。方梁对直线度和整体刚性的要求高，导轨对表面硬度、耐磨性和运动精度的要求更高。两者在设备中配合使用——方梁搭骨架，导轨做运动导向。
氧化铝陶瓷方梁的性价比最高，适用于大多数半导体检测设备、精密测量设备和自动化设备的支撑架构。氧化铝的抗弯强度在300到400兆帕，比刚度约为钢的2倍，在同等刚性下重量只有钢的一半左右。
碳化硅陶瓷方梁的比刚度更高、热膨胀系数更低，适用于对热稳定性要求极高的场景。碳化硅方梁的热膨胀系数约4ppm/K，是铸铁的1/3到1/5.在温度控制精度要求高的光刻和精密测量设备中，碳化硅方梁的优势明显。
方案的设计包括几个关键参数：截面形状决定抗弯刚度——矩形截面的高度和宽度比例影响方梁在不同方向上的刚性;截面尺寸根据承载需求计算——承载越大的设备需要的方梁截面越大;长度覆盖设备的工作区域——方梁通常需要覆盖设备全部运动范围。
方梁端部的安装接口设计也很重要。安装面的平面度和平行度直接影响方梁在设备中的安装精度。方泰在方梁两端加工精密安装基准面，确保多根方梁在设备中并排安装时保持平行。
陶瓷方梁作为设备架构的核心支撑件，虽然不像吸盘和手臂那样直接参与晶圆加工，但它的精度和稳定性决定了整个设备的运动精度和加工品质。
常见问题解答(Q&A)
Q1：陶瓷方梁能做多长?
A：方泰可加工的陶瓷方梁长度从几百毫米到2米以上。长度越长，烧结和加工的难度越大，直线度控制的挑战也越大。标准精度级别的方梁可以做到2米以上，超高精度级别的建议控制在1.5米以内。
Q2：陶瓷方梁的安装和维护要注意什么?
A：安装时基座面必须平整清洁，螺栓拧紧扭矩要均匀。方梁安装后建议用激光干涉仪或准直仪检测直线度，必要时通过调整垫片微调。日常使用中方梁基本免维护，只需要定期清洁表面。
Q3：方梁如果损坏了可以修复吗?
A：陶瓷方梁出现裂纹或断裂后无法修复，只能更换。方梁的设计制造过程中需要通过合理的截面尺寸和安装方式保证强度余量，防止在正常使用条件下出现损坏。
