浏览次数：10半导体制造在持续往前推进——3纳米已经量产，2纳米在路上。设备在升级，零部件的要求也在跟着涨。陶瓷零部件作为一个"被动升级"的品类，它的发展方向是由半导体工艺的需求倒逼的。
从趋势上看，陶瓷零部件正在朝三个方向演进。
第一个方向是更高纯度和更高致密度。芯片制程越小，对污染越敏感。3纳米制程晶圆表面一旦被超过10纳米的颗粒污染，直接报废。陶瓷零件释放的微量杂质或者从表面脱落的微小颗粒，在先进制程中都是不可接受的。未来的陶瓷零部件生产将向99.99%以上的纯度和接近理论密度的致密度推进。无压烧结碳化硅和高纯氮化铝将成为主流材料。
第二个方向是更大尺寸和更高精度。12寸晶圆已经成为主流，450毫米晶圆的推进虽然慢但方向不变。晶圆尺寸越大，需要的陶瓷吸盘、聚焦环、静电卡盘尺寸也越大。大尺寸陶瓷件的烧结变形控制、精密加工和批量一致性，是陶瓷制造企业需要突破的关键技术。12寸静电卡盘的平面度要求已经从5微米推进到3微米，下一代可能要求到2微米。
问：陶瓷零部件的精度有极限吗?
A：从材料角度看，精细陶瓷的加工精度在理论上可以做到亚微米级。但实际产品精度受限于零件尺寸——12寸陶瓷吸盘要做到2微米的平面度，比一个2厘米的陶瓷柱塞难得多。精度和尺寸之间的矛盾是未来技术突破的重点方向。
第三个方向是功能复合和多材料一体化。传统陶瓷零件是单一材料、单一功能——吸盘负责吸附，绝缘环负责绝缘。未来的趋势是在一个零件上集成多个功能——比如静电卡盘同时集成吸附、加热、测温、氦气背吹功能;陶瓷手臂集成真空通道和传感器布线。这需要陶瓷材料、金属化技术和精密加工技术的结合。
多孔陶瓷是另一个重要的增长方向。晶圆加工对吸附均匀性的要求越来越高，多孔陶瓷是最佳的吸附介质。未来多孔陶瓷将向更细孔径、更均匀分布和更高强度的方向发展。5微米以下孔径的多孔陶瓷吸盘在精密检测和光刻工艺中需求正在增长。

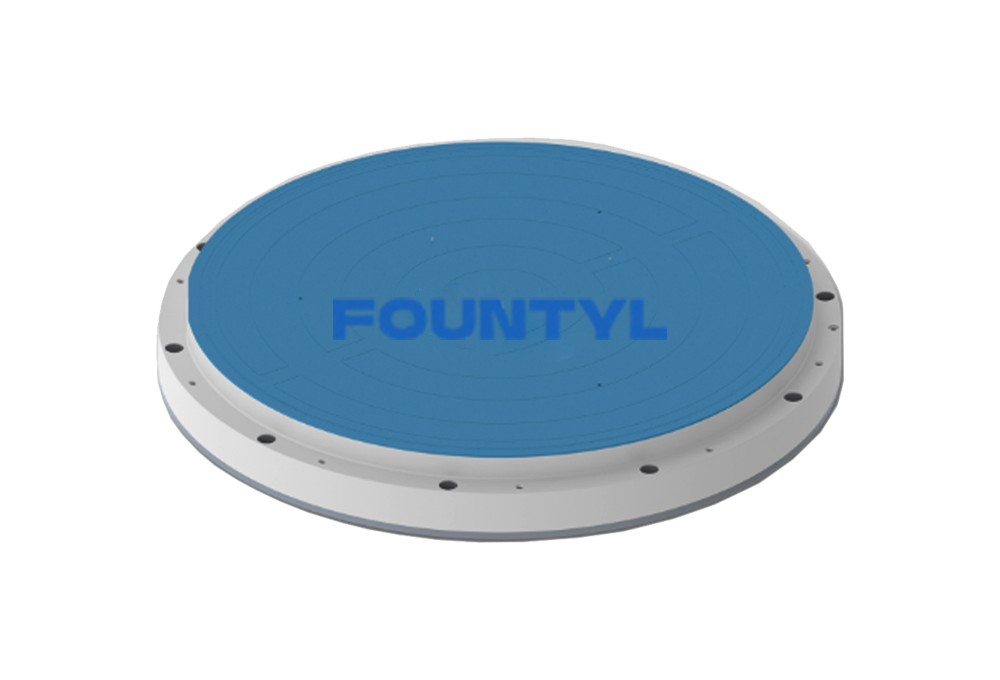

静电卡盘的技术迭代也是趋势之一。随着等离子体刻蚀工艺的复杂化，静电卡盘需要适应更高功率、更宽温度范围和更长的运行时间。陶瓷层的材料配方、电极设计、冷却通道布局——每个环节都在优化。
最后是国产替代的加速趋势。国内半导体设备厂商的市占率在逐年提高，他们对本土陶瓷供应商的采购比例也在增加。但国产替代不只是"价格便宜"，而是在性能、稳定性和服务上和进口产品看齐。能够做到这一点的国内供应商，未来几年的增长空间很大。
常见问题解答(Q&A)
Q1：哪类陶瓷零部件在未来几年增长最快?
A：静电卡盘和先进封装用陶瓷基板是两个增长最快的品类。静电卡盘的国产替代率目前很低，市场空间大。陶瓷基板受益于先进封装和功率器件的需求增长，年增长率超过10%。这两个方向值得关注。
Q2：450毫米晶圆对陶瓷零部件有什么新要求?
A：450毫米晶圆相比12寸，面积扩大一倍多。陶瓷吸盘和静电卡盘的尺寸同步增大，平面度要求反而更加严格——从3微米推进到2微米。大尺寸陶瓷件的烧结均匀性和加工精度是目前的主要技术瓶颈。
Q3：国内陶瓷零部件和进口产品的差距还有多大?
A：在常规产品上差距已经很小了，部分国产产品在性能和一致性上已经可以替代进口。差距主要在高端产品——超高纯碳化硅部件、大尺寸静电卡盘、先进封装用超大尺寸陶瓷基板。这些产品的技术门槛高，国内能够稳定量产的企业还不多。
