浏览次数：16陶瓷加热器在半导体设备里的角色很简单——精确控制温度。但能做到多精确、多均匀、响应多快，决定了工艺的质量。相比传统的金属加热器，陶瓷加热器在均匀性、洁净度和响应速度上有明显优势，正越来越多地被CVD、刻蚀和离子注入设备采用。

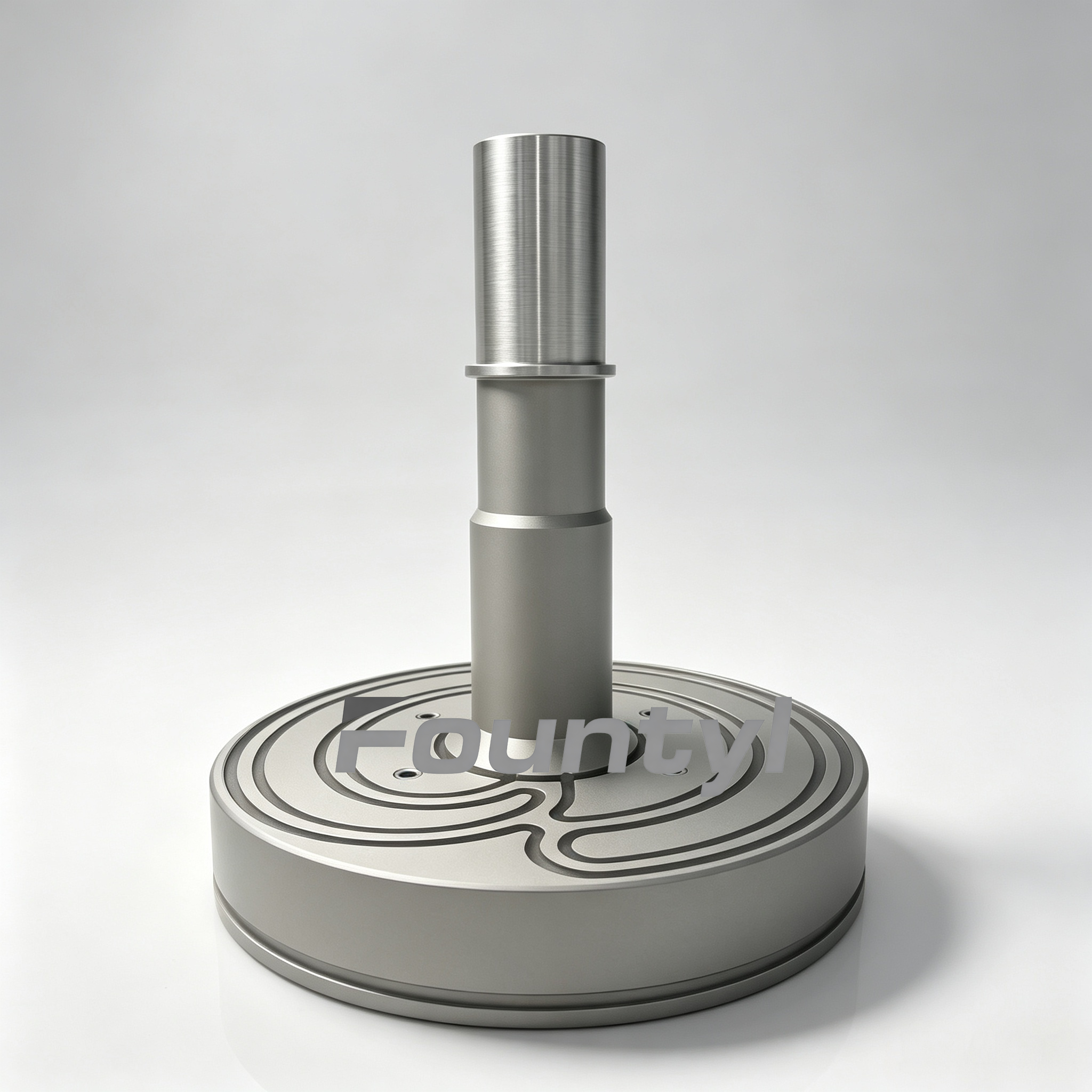

方泰新材料陶瓷加热器
陶瓷加热器最常见的形态是加热基板——一块陶瓷板内部嵌有加热电路，通电后均匀发热。晶圆直接或间接放置在加热基板上，通过热传导被加热到工艺温度。陶瓷加热基板的材料以氮化铝或氧化铝为主。氮化铝陶瓷的导热率在180到230W/(m·K)，是氧化铝的8到10倍，导热快、温度均匀性好，是高性能加热基板的首选。
温度均匀性是加热器最关键的指标。晶圆表面的温度差异直接决定薄膜沉积的厚度均匀性和刻蚀速率的一致性。陶瓷加热基板的温度均匀性可以做到正负1%，而金属加热器通常在正负3%到5%。对于先进制程来说，这个差距很关键。
问：陶瓷加热器的加热电路是怎么做进去的?
A：陶瓷加热器的加热电路是通过厚膜印刷或薄膜沉积工艺制作在陶瓷基板表面或内部的。厚膜印刷是把导电浆料通过丝网印刷在陶瓷生坯上，然后一起烧结。薄膜沉积是用溅射或蒸镀工艺在烧结后的陶瓷表面形成电路层。内部埋入式加热电路更复杂但寿命更长。
无金属污染是陶瓷加热器的另一大优势。金属加热器的加热丝和外壳在高温下会释放微量金属离子，污染晶圆。陶瓷加热器的发热体被陶瓷完全包裹，没有任何金属暴露在工艺环境中，从根本上消除了金属污染风险。
快速热响应是陶瓷加热器的第三个优势。陶瓷加热器因为导热快、热容小，升温和降温的速度比金属加热器快。在需要快速切换工艺温度的序列中，这个特性可以提高设备的生产效率。
加热器在半导体设备中的典型应用包括CVD工艺中的晶圆加热台、刻蚀设备中的温控基座、离子注入机中的去胶加热板、晶圆检测设备中的恒温平台和老化测试设备中的高温加热板。
选择陶瓷加热器时需要关注工作温度、加热功率、温度均匀性、安装尺寸和电极引出方式。不同材料对应不同的使用温度——氧化铝加热基板可在500度以下长期工作，氮化铝加热基板可以到600度以上。
常见问题解答(Q&A)
Q1：陶瓷加热器的设计需要考虑哪些参数?
A：核心参数包括工作电压、目标温度、加热功率、升温速率、温度均匀性和安装空间。此外还需要考虑温度传感器的安装位置和控制方式。方泰可以根据客户提供的工艺参数进行加热器的设计和加工。
Q2：陶瓷加热器的寿命有多长?
A：正常使用条件下，陶瓷加热器的设计寿命在3到5年以上。加热器内部的加热电路在热循环中会承受热应力，频繁的升降温会缩短寿命。建议不超过每分钟10度的升降温速率，可以延长加热器使用寿命。
Q3：方泰能做带温度传感器的集成式陶瓷加热器吗?
A：方泰可以提供陶瓷加热基板的精密加工和表面处理，客户可以自行完成加热电路的制作和组装。方泰也配合客户开发加热器方案，提供陶瓷基板的技术支持。
