静电卡盘是怎么吸住晶圆的？为什么晶圆背面要通入氦气？

　　从静电吸附原理、氦气背压传热到冷却液温控，解析ESC实现晶圆稳定吸附与均匀冷却的关键，支持半导体设备陶瓷部件定制。

　　在刻蚀、薄膜沉积等半导体工艺中，静电卡盘不仅要“吸得住”晶圆，还要把晶圆温度稳定在工艺窗口内。设备工程师常问：ESC为什么能吸附晶圆?背面为什么要通氦气?陶瓷材料在其中承担什么作用?要回答这些问题，需要同时理解电场、气体传热与陶瓷材料三者的配合关系。

　　方泰新材料具备先进陶瓷材料研发与精密陶瓷部件制造能力，可提供陶瓷静电吸盘及高精度陶瓷基板定制，并结合实际工艺环境进行材料与结构评估。以下从静电卡盘的组成、吸附原理、氦气背压控制和冷却路径展开说明。

　　静电卡盘的结构组成与关键部件

　　静电卡盘通常由陶瓷电介质层、内部电极、背面气体通道、冷却液通道及温控接口等部分组成。陶瓷电介质层既要满足电绝缘和机械强度要求，又要保证热量能够顺利传导;内部电极决定吸附电场分布，电极分区、线宽和位置会影响吸附力均匀性与去吸附能力。

　　在晶圆背面，气孔与气体分布结构决定氦气能否均匀进入晶圆与陶瓷表面之间的微小间隙;陶瓷基体内部的冷却液通道则负责把热量持续带走。实际工艺中，吸附力、氦气背压、晶圆温度和冷却液温度相互耦合，需要设备工程师根据刻蚀或沉积条件统一设计。

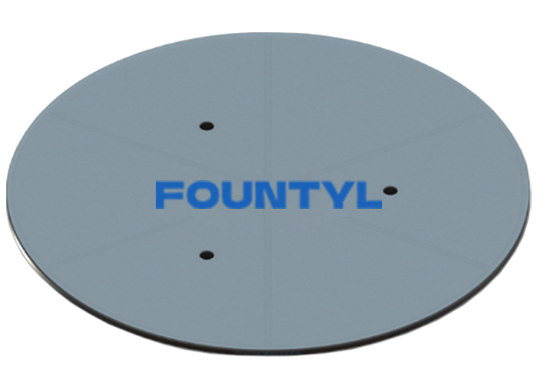

方泰新材料生产的静电吸盘

　　常见问答

　　Q1：静电卡盘为什么能吸住晶圆?

　　静电卡盘的核心组件包括陶瓷吸盘基体、嵌入陶瓷内部的电极和直流高压电源。氧化铝陶瓷、氮化铝陶瓷等基体材料既要具备电绝缘性，也要拥有良好的导热性能。当高压直流电施加到内部电极上，电极与电介质之间形成强电场，使晶圆表面产生反向极化电荷，并通过正负电荷之间的库仑吸引力把晶圆吸附在陶瓷基体表面。

　　吸附力大小与施加电压、电介质材料特性、陶瓷层厚度以及晶圆背面的贴合状态相关。设计时需要同时考虑吸附响应速度、吸附力均匀性和去吸附能力，避免工艺结束后晶圆因残余电荷难以释放。

　　Q2：单极型与双极型静电卡盘有什么区别?

　　单极型静电卡盘通常需要依靠等离子体向晶圆注入电荷才能形成完整回路并完成吸附，更适合刻蚀、沉积等持续存在等离子体的工艺。双极型静电卡盘通过内部电极分区使晶圆表面产生分区极化，在没有等离子体的环境下也能工作，因此也适用于晶圆搬运、预对准和部分检测环节。

　　两者的电极布局、陶瓷介电层设计和电源控制方式不同。实际选型需要结合工艺气体、等离子体状态、晶圆背面的电荷控制要求以及是否需要快速去吸附等因素综合判断。

　　Q3：晶圆已经被吸住了，为什么背面还要通入氦气?

　　静电卡盘与晶圆的物理接触有限，晶圆背面和陶瓷表面之间仍存在微观空隙。如果没有气体，这些空隙会形成近似真空的绝热层，热量很难传导出去。氦气是化学惰性气体，导热能力约为空气的6至8倍，不会与晶圆或陶瓷表面发生反应，能够保持工艺环境的纯净度。

　　氦原子尺寸很小，可以进入晶圆背面与陶瓷表面之间的微观缝隙，形成更均匀的导热接触。为了让氦气在吸附面均匀分布，陶瓷静电吸盘通常需要设计合理的背面气孔位置、流道结构以及与晶圆背面匹配的微观表面状态。

　　Q4：氦气背压是怎样帮助晶圆散热的?

　　工艺中晶圆正面的热量先传导至晶圆背面，再通过氦气层传递到陶瓷基体，最后由陶瓷基体内部冷却液通道中的去离子水带走。系统通过静电卡盘上的气孔，向晶圆背面与陶瓷表面之间的微小缝隙施加通常为几托至几十托的氦气，形成低热阻的“导热桥”。

　　在等离子体工艺中，热流密度高且变化快，因此需要把氦气压力、流量和Chiller温度控制结合起来。温度均匀性不仅取决于氦气压力分布，也取决于陶瓷材料导热率、冷却液通道布局以及晶圆与陶瓷表面的接触一致性。

　　Q5：背面氦气压力是越高越好吗?

　　不是。氦气压力过低时，气体无法完全填充微观空隙，导热效果不足，晶圆中心与边缘可能出现明显温差;压力过高时，晶圆与静电卡盘之间会形成气膜，使晶圆局部“漂浮”，吸附力下降甚至发生位移。

　　因此，氦气背压需要根据工艺气体压力、等离子体状态和晶圆厚度进行实时控制。设备通常通过压力、流量和温控系统的协同调节，在导热效率与吸附稳定性之间保持平衡，并设置异常报警以避免晶圆损伤。

　　Q6：陶瓷材料对静电卡盘性能有什么影响?

　　陶瓷层是静电卡盘实现电绝缘、机械支撑和热量传导的基础。氧化铝陶瓷电绝缘强度高、综合机械性能稳定、工艺成熟，适合多数刻蚀与沉积应用;氮化铝陶瓷导热性能更优、热膨胀系数与晶圆匹配更合理，更适合温度敏感或高功率密度工艺。除材料种类外，陶瓷纯度、致密度、内部电极结合质量、表面平面度与背面气孔结构都会影响静电卡盘的整体性能。

　　随着先进制程对吸附精度、温度均匀性和抗等离子体腐蚀能力提出更高要求，静电卡盘需要在材料配方、陶瓷烧结、电极布局和精密加工阶段进行一体化设计。方泰新材料可提供陶瓷静电吸盘及高精度陶瓷基板定制，并根据工艺环境进行材料选择、结构评估和样品验证。

　　结语

　　静电卡盘实现稳定吸附与精密温控，需要陶瓷材料、电极设计、氦气背压和冷却系统协同工作。方泰新材料专注先进陶瓷研发制造，可提供陶瓷静电吸盘、静电卡盘用陶瓷基板及相关精密陶瓷部件定制服务。
