浏览次数：11晶圆传输和定位系统对运动部件的要求有两个关键词：洁净和精确。运动过程中不能产生颗粒污染晶圆，定位时要达到微米甚至纳米级的重复精度。陶瓷气浮平台在这两个维度上都比传统机械运动方案更有优势，正在被越来越多的自动化设备采用。
气浮平台的核心是"气垫"。压缩气体从多孔陶瓷表面均匀渗出，在运动部件和平台之间形成微米级的气膜，让运动部件悬浮起来运动。因为没有机械接触，运动过程中不产生摩擦、不产生颗粒、不产生磨损——这三个"不"正好满足半导体设备对洁净度和长期精度的要求。

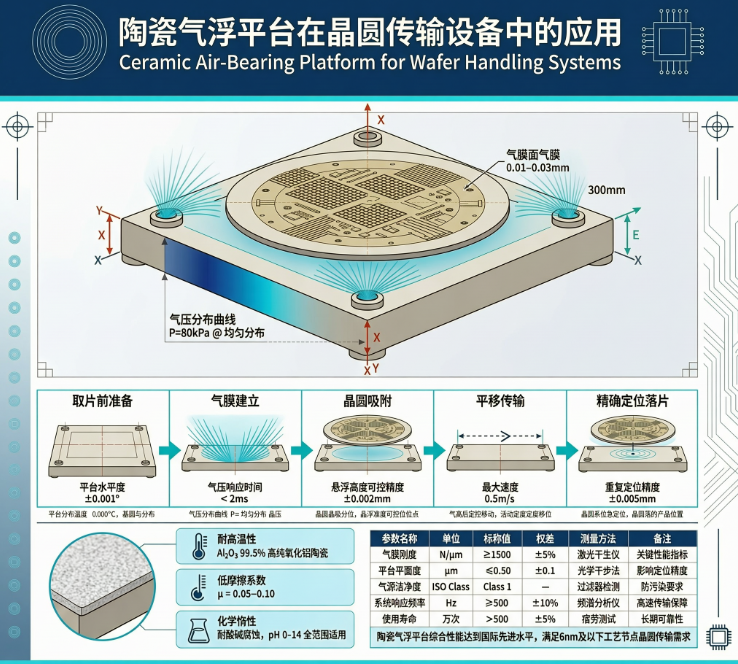

陶瓷气浮平台在晶圆传输设备中的应用示意图
问：气浮平台和滚珠导轨比，优势在哪里?
A：三个方面。一是洁净度——滚珠导轨运动时金属颗粒会脱落，气浮平台没有机械接触不产生颗粒。二是精度——气浮平台没有机械间隙和爬行现象，运动更平滑，定位精度更高。三是寿命——滚珠导轨用久了精度下降需要更换，气浮平台无磨损，长期使用精度保持稳定。
晶圆传输设备中，气浮平台主要用于两类场景。一是晶圆搬运的直线运动轴——气浮平台沿气浮导轨滑动，将晶圆从待料位置输送到工艺位置。二是晶圆对准和定位平台——气浮平台承载晶圆进行精密旋转和平移定位，配合视觉系统完成晶圆对准。
定位精度是气浮平台在晶圆定位系统中的核心价值。陶瓷气浮平台的重复定位精度可以做到正负0.1到0.2微米，配合光栅尺或激光干涉仪反馈可以实现纳米级定位。晶圆对准、掩模版对位这类需要极高定位精度的工序，气浮平台是不错的选择。
气浮平台的承载能力取决于平台面积和供气压力。晶圆传输和定位场景的负载相对较小，标准气浮平台即可满足。大尺寸晶圆或需要承载较重夹具的场景，需要计算气膜刚度和承载能力后定制平台尺寸。
陶瓷气浮平台对气源洁净度的要求需要特别关注。气源中的油雾或颗粒会堵塞陶瓷微孔，导致气膜不稳定。建议使用经过精密过滤的洁净空气或氮气，定期更换过滤器。气浮平台表面也要定期清洁，防止污染物堵塞微孔。
气浮平台在自动化设备中的集成需要考虑供气管路、运动控制系统和真空吸附系统的配合。方泰可以提供气浮平台本体和配套的气浮导轨，客户根据设备需求集成运动控制系统。
常见问题解答(Q&A)
Q1：气浮平台需要定期维护吗?
A：需要，但维护量比机械导轨小。主要维护工作是保证气源洁净度——定期更换过滤器、检查供气压力稳定。平台表面定期清洁防止微孔堵塞。由于没有机械磨损，不需要像滚珠导轨那样定期润滑和更换。
Q2：气浮平台可以承受多大的负载?
A：负载能力取决于平台面积和供气压力。一般每平方厘米可以承载0.5到2公斤。一个200毫米×200毫米的平台，承载能力在20到80公斤之间。具体承载能力需要根据平台尺寸、气孔分布和供气参数计算确认。
Q3：方泰可以提供气浮平台的成套方案吗?
A：方泰可以提供陶瓷气浮平台本体、气浮导轨和配套的平面度检测服务。客户可以根据设备需求选择标准规格或定制规格，方泰配合客户完成气浮平台的集成设计。
