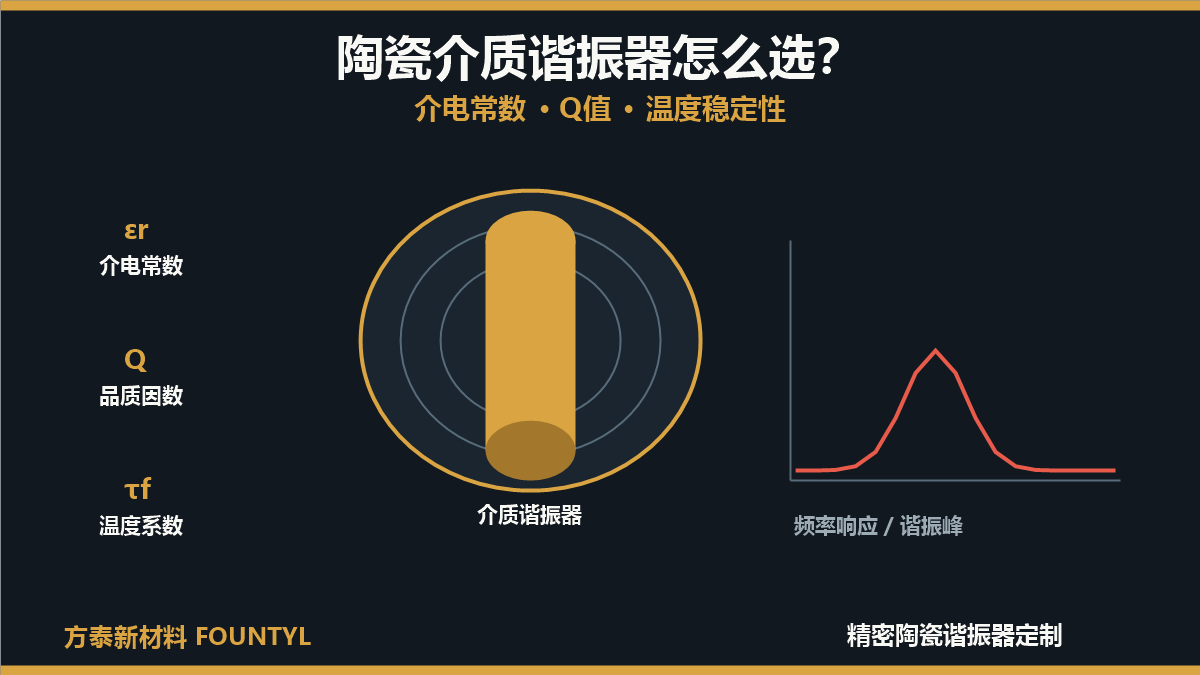

浏览次数：10从介电常数、品质因数、频率温度系数和尺寸公差出发，解析陶瓷介质谐振器的材料选择、设计参数与定制要点。
陶瓷介质谐振器是微波和射频电路中的重要无源器件，利用高介电常数陶瓷对电磁能量的约束作用，在特定频率下形成稳定谐振。它常用于滤波器、振荡器、天线和通信模块中，用较小的体积实现选频、稳频和低损耗传输。与普通结构陶瓷不同，介质谐振器更关注电磁性能，因此材料配方、介电常数、Q值、频率温度系数和尺寸公差必须一起控制。
常见问答
Q1：陶瓷介质谐振器的工作原理是什么？
陶瓷介质谐振器由高介电常数、低损耗的陶瓷材料制成，通常为圆柱、矩形或环形结构。电磁波在介质内部发生反射和干涉，在特定频率形成驻波和谐振。介电常数越高，电磁场越容易被约束在陶瓷体内，谐振器尺寸也可以做得更小。材料损耗越低，谐振峰的Q值越高，选频能力越强。
Q2：介电常数对谐振器有什么影响？
介电常数是决定谐振频率和器件尺寸的核心参数。相同谐振频率下，介电常数越高，所需陶瓷尺寸越小，有利于射频器件小型化。但介电常数并不是越高越好，过高的介电常数可能带来温度稳定性、加工公差和批次一致性问题。设计时需要在尺寸、Q值和温度系数之间取得平衡。
Q3：Q值为什么重要？
Q值表示谐振器储存能量与损耗能量的比值，反映谐振峰的选择性和插入损耗。Q值越高，滤波器边沿越陡、振荡器相位噪声越低，但带宽也会相应变窄。Q值受材料损耗、致密度、晶粒结构、表面粗糙度、金属化方式和装配结构影响，不能只依据材料牌号判断。
Q4：频率温度系数怎么理解？
频率温度系数反映温度变化时谐振频率的漂移程度。对于振荡器和基站滤波器，频率漂移会直接影响工作稳定性和通道选择，因此通常希望温度系数接近零，或者通过材料配方和电路补偿控制漂移。不同陶瓷体系的温度系数不同，选型时要明确工作温度范围和允许漂移量。
Q5：陶瓷介质谐振器材料怎么选？
如果优先考虑小型化，可以选择介电常数较高的材料；如果优先考虑低损耗和高选择性，应选择Q值较高的材料；如果应用环境温度变化大，则要重点评估频率温度系数和长期稳定性。材料纯度、致密度、晶粒尺寸和烧结工艺都会影响最终电磁性能，需要结合具体频段和应用场景确定。
Q6：定制时需要提供哪些参数？
建议提供目标谐振频率、介电常数、Q值、频率温度系数、工作温度范围、尺寸和公差、形状、表面粗糙度、金属化或电极要求，以及批量一致性要求。如果已有样件或测试数据，也可以用于反推材料和结构方案。对于高频器件，尺寸公差和表面质量往往比常规结构陶瓷更敏感。
设计和加工中的关键控制点
介质谐振器的谐振频率与陶瓷尺寸直接相关，因此外径、高度、平面度和平行度必须稳定。尺寸偏差会改变等效电长度，导致频率偏移；表面粗糙度和边缘崩缺会增加损耗，影响Q值。对于圆柱谐振器，圆柱度、同轴度和端面平行度是重点检测项目；对于矩形或环形结构，边长、角度和孔位同样影响电磁场分布。
烧结工艺决定材料致密度和晶粒结构。气孔、成分偏析和烧结不均匀会造成局部介电性能差异，使谐振峰变宽或频率一致性下降。后续加工还要避免微裂纹和表面损伤，因为这些缺陷可能在温度循环或功率加载下进一步扩大。
典型应用与选型思路
在通信滤波器中，介质谐振器通常需要兼顾高Q值、温度稳定性和批次一致性；在振荡器中，更关注温度漂移和相位噪声；在天线和射频模块中，则要在尺寸、带宽和损耗之间平衡。不同应用对介电常数、Q值和温度系数的优先级不同，不能用一个通用材料方案覆盖所有频段。
如果项目处于早期阶段，可以先确定中心频率、带宽、插入损耗和温度范围，再选择材料体系和结构尺寸。通过样品测试验证谐振频率、Q值和温度漂移后，再优化尺寸公差和批量工艺。
方泰新材料的精密陶瓷定制能力
方泰新材料具备先进陶瓷材料研发与精密加工能力，可提供陶瓷介质谐振器及相关精密陶瓷零部件定制。项目可根据频率、介电性能、温度稳定性和结构尺寸进行材料与工艺评估，并支持样品试制和批量交付。
结语
陶瓷介质谐振器的选型，核心是介电常数、Q值、频率温度系数和尺寸公差之间的平衡。方泰新材料可提供精密陶瓷介质谐振器及相关材料方案，帮助射频和微波器件实现小型化、低损耗和稳定选频。
