首页
发布时间：2026-07-09
浏览次数：32在半导体设备制造中，先进陶瓷材料的选择直接影响零部件性能、设备寿命和制造成本。氧化铝陶瓷(Al2O3)和碳化硅陶瓷(SiC)是两种应用最广泛的陶瓷材料，但它们各自具备不同的性能特点和适用场景。本文将从多个维度对这两种材料进行全面对比，为工程师选型提供参考。

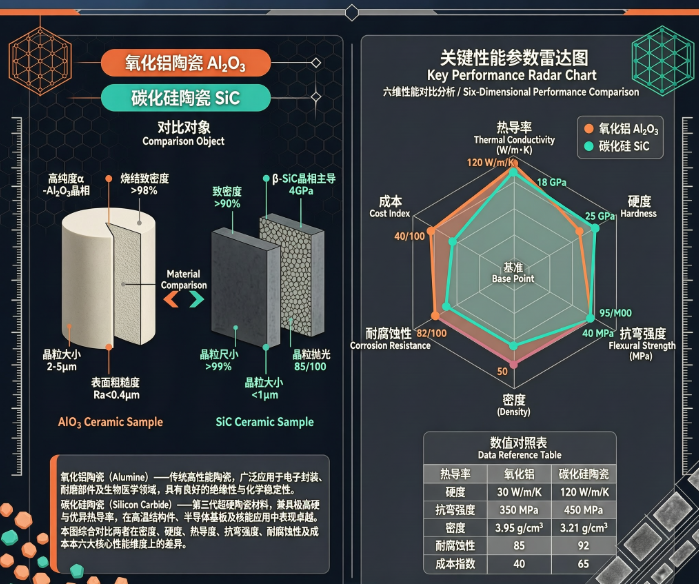

氧化铝和碳化硅陶瓷产品的对比图
一、材料基本特性对比
1. 硬度与耐磨性 碳化硅陶瓷的莫氏硬度约为9.5.仅次于金刚石，是目前工业应用中最硬的陶瓷材料之一。氧化铝陶瓷的莫氏硬度约为9.0.同样具有较高的硬度，但略低于碳化硅。在耐磨性方面，碳化硅陶瓷的耐磨性能大约是氧化铝陶瓷的2-3倍，更适合应用于高频摩擦和颗粒冲刷工况。
2. 耐高温性能 碳化硅陶瓷在惰性气氛中可耐受高达1600°C以上的高温，在空气中使用温度也可达到1400°C左右。氧化铝陶瓷的长期使用温度约为1300-1500°C。两者都具有优异的耐高温性能，但在极端高温环境下，碳化硅的优势更为明显。
3. 导热性能 这是两种材料差异最大的性能指标之一。碳化硅陶瓷的导热率约为120-200 W/(m·K)，是氧化铝陶瓷(约20-30 W/(m·K))的6-8倍。在需要快速热传导的应用中，如静电卡盘、加热器等场景，碳化硅是更优选择。
4. 抗热震性能 碳化硅陶瓷由于导热性好，在温度急剧变化时能够快速均匀地传递热量，因此具有较好的抗热震性能。氧化铝陶瓷的热膨胀系数较低(约7.2×10-6/°C)，也具有可接受的抗热震能力。
5. 电绝缘性能 氧化铝陶瓷是优良的电绝缘材料，体积电阻率高，介电强度好，适用于需要电绝缘的零部件。常规碳化硅陶瓷具有一定的导电性(半导体特性)，不适合用于高压绝缘场景。如果需要碳化硅陶瓷同时具备绝缘性能，需要选用高纯反应烧结碳化硅或进行特殊处理。
6. 耐腐蚀性能 两种材料都具有优异的化学稳定性，能够耐受大多数酸碱腐蚀。碳化硅陶瓷对氟离子等卤素等离子体具有更好的耐受性，使其在刻蚀机腔体部件中表现更为出色。
二、成本对比
氧化铝陶瓷原料来源丰富，烧结温度较低(约1500-1600°C)，加工相对容易，成本较低，是性价比最高的先进陶瓷材料。碳化硅陶瓷烧结温度高达2000°C以上，加工难度更大，尤其是反应烧结碳化硅和无压烧结碳化硅，成本通常是氧化铝陶瓷的2-5倍。
三、典型应用场景选型建议
场景一：晶圆真空吸盘/Chuck 推荐碳化硅陶瓷(当需要较高导热性和抗等离子体腐蚀时)，或氧化铝陶瓷(对成本敏感且导热要求不高时)。
场景二：刻蚀机腔体部件 推荐碳化硅陶瓷，其耐等离子体腐蚀性更优，零部件寿命更长。
场景三：陶瓷机械手臂 碳化硅陶瓷比刚度更高，适合长悬臂结构;氧化铝陶瓷性价比更好。
场景四：静电卡盘(E-Chuck) 电介质层常用氧化铝陶瓷(电绝缘)，导热层常用碳化硅陶瓷(高导热)。
场景五：精密柱塞/密封件 推荐氧化铝陶瓷，耐磨性好、成本适中，综合性价比高。
四、方泰新材料的材料解决方案
深圳方泰新材料技术有限公司拥有丰富的陶瓷材料研发与制造经验，可提供氧化铝(>99%纯度)、碳化硅(反应烧结/无压烧结)、氮化硅、氮化铝、氧化锆等多种先进陶瓷材料的零部件定制服务。公司配备等静压成型、凝胶注模、干压成型等多种成型工艺，配合精密CNC加工、平面研磨、无心磨削等精加工能力，可为客户提供从材料选择到成品交付的一站式解决方案。
如需了解更多材料特性参数，欢迎访问方泰新材料的材料特性页面查看详细的性能参数表。
推荐阅读：
