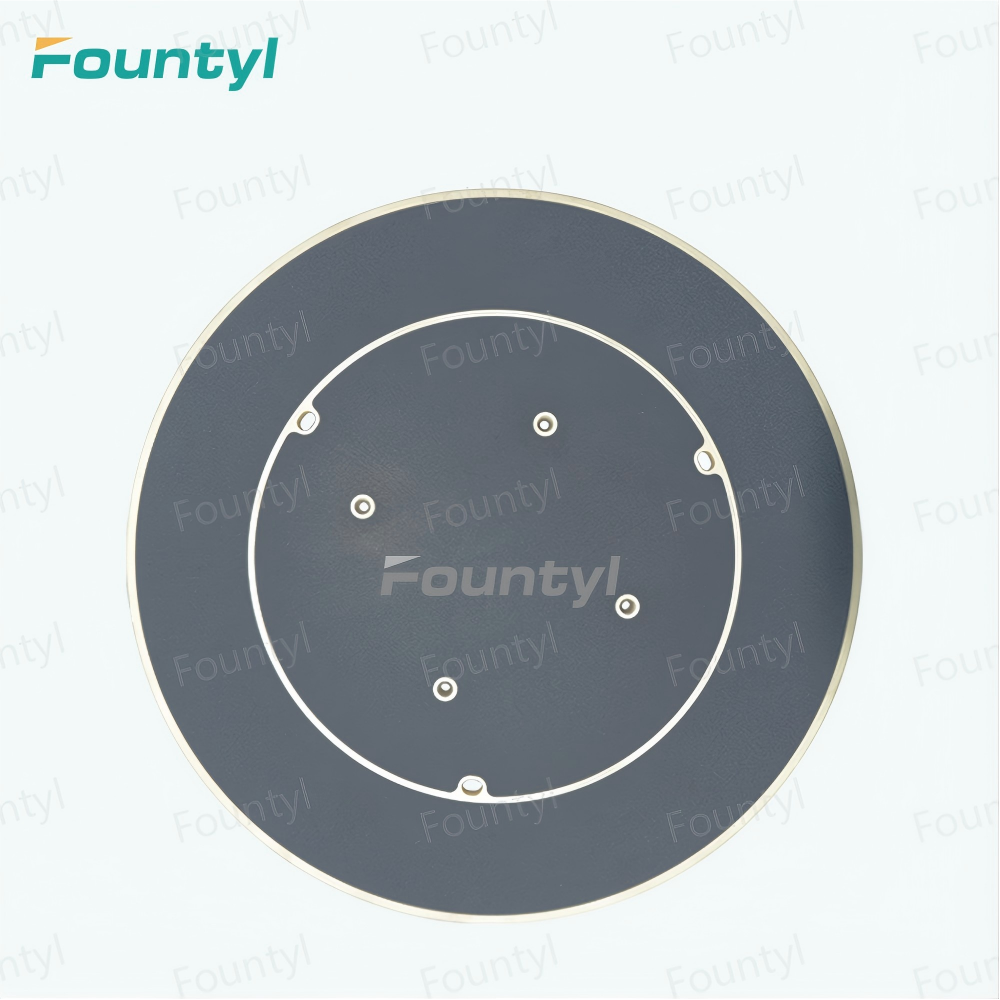

浏览次数：21在半导体制造、精密光学、光电显示等高科技产业中，基板、薄片类零件的稳定固定是保证加工精度的关键环节。多孔质陶瓷真空吸盘(Porous Ceramic Vacuum Chuck)作为一种利用微孔结构实现均匀吸附的精密零部件，凭借其出色的吸附均匀性、耐高温性能和长久使用寿命，正在逐步取代传统金属吸盘，成为高端制造领域的标准配置。
一、多孔质陶瓷真空吸盘的工作原理
多孔质陶瓷真空吸盘的核心结构是一块具有三维连通微孔网络的陶瓷材料。这种微孔结构通过特殊的烧结工艺形成，气体可以从陶瓷体内部自由通过，而固体颗粒则被有效阻隔。
工作时，真空泵通过吸盘底部的抽气口将陶瓷体内部的气体抽出，使陶瓷表面微孔处产生负压。当被吸附工件(如晶圆)放置在吸盘表面时，外界大气压与吸盘内部负压之间形成压差，从而产生稳定的吸附力将工件固定。由于吸附力通过成千上万个微孔均匀分布在整个接触面上，不存在局部应力集中，可以有效避免薄片工件的变形和损伤。
二、与传统真空吸盘相比的核心优势
1. 吸附均匀性更高
传统环形槽或孔洞式真空吸盘的吸附力集中在沟槽或孔位附近，容易导致薄片工件局部变形。多孔质陶瓷吸盘通过密布的微孔实现面吸附，吸附力分布均匀，尤其适用于超薄晶圆、精密光学镜片等对平整度要求极高的工件。
2. 耐高温性能优异
氧化铝、碳化硅等先进陶瓷材料可长期耐受600°C以上的高温，而传统金属和橡胶吸盘在高温下容易老化变形。这使得多孔质陶瓷吸盘可应用于高温工艺环节，如晶圆加热处理、CVD薄膜沉积等。
3. 耐磨耐腐蚀
陶瓷材料具有高硬度和优异的化学惰性，在长期使用中不易磨损，对等离子体环境和酸碱腐蚀性气体具有良好的耐受性，显著延长了吸盘的使用寿命。
4. 无颗粒污染
多孔陶瓷表面经过精细处理，不易产生颗粒脱落，满足半导体制造对洁净度的严格要求。
三、多孔质陶瓷真空吸盘的主要应用场景
1. 半导体晶圆加工
在光刻、刻蚀、CMP抛光、清洗等晶圆制造环节，多孔质陶瓷真空吸盘用于稳定固定晶圆，确保工艺精度和一致性。特别是薄晶圆和翘曲晶圆的加工中，其均匀吸附特性优势明显。
2. 精密检测与测量
广泛应用于光学检测、尺寸测量、表面粗糙度检测等精密测量设备中，用于固定被测工件，保证检测结果的准确性。
3. 光电显示制造
在LCD/OLED面板制造过程中，玻璃基板需要被稳定固定在加工平台上，多孔陶瓷吸盘凭借其平整度和吸附均匀性，成为理想选择。
4. 先进封装领域
在晶圆级封装(WLP)和3D封装工艺中，多孔陶瓷吸盘用于固定晶圆进行贴片、回流焊等操作。
四、选型要点与注意事项
选择多孔质陶瓷真空吸盘时，需要综合考虑以下因素：
- 孔径大小：根据被吸附工件的表面特性选择合适孔径，一般半导体应用选择1-50μm孔径范围
- 透气量：决定吸附响应速度和真空保持能力，需结合实际真空系统匹配
- 材料选择：氧化铝陶瓷综合性能良好，性价比高;碳化硅陶瓷耐温性更好，适用于严苛工艺环境
- 平面度要求：高精度应用需将吸盘表面平面度控制在微米级
- 尺寸规格：根据工件尺寸和加工设备接口确定
五、方泰新材料的多孔陶瓷吸盘产品
深圳方泰新材料技术有限公司专注半导体先进陶瓷零部件研发制造20年，多孔质陶瓷真空吸盘是公司的核心产品之一。公司拥有自主的多孔陶瓷配方和烧结工艺，产品孔径均匀、透气量稳定、平面度高，广泛应用于国内外半导体设备厂商。方泰新材料可根据客户需求定制不同材料(氧化铝/碳化硅)、不同孔径规格和不同形状尺寸的多孔质陶瓷真空吸盘，满足各类精密制造场景的需求。
