浏览次数：25晶圆尺寸的每一次扩大，都意味着半导体制造能力的一次飞跃，但也意味着对零部件的要求跟着跳一个台阶。

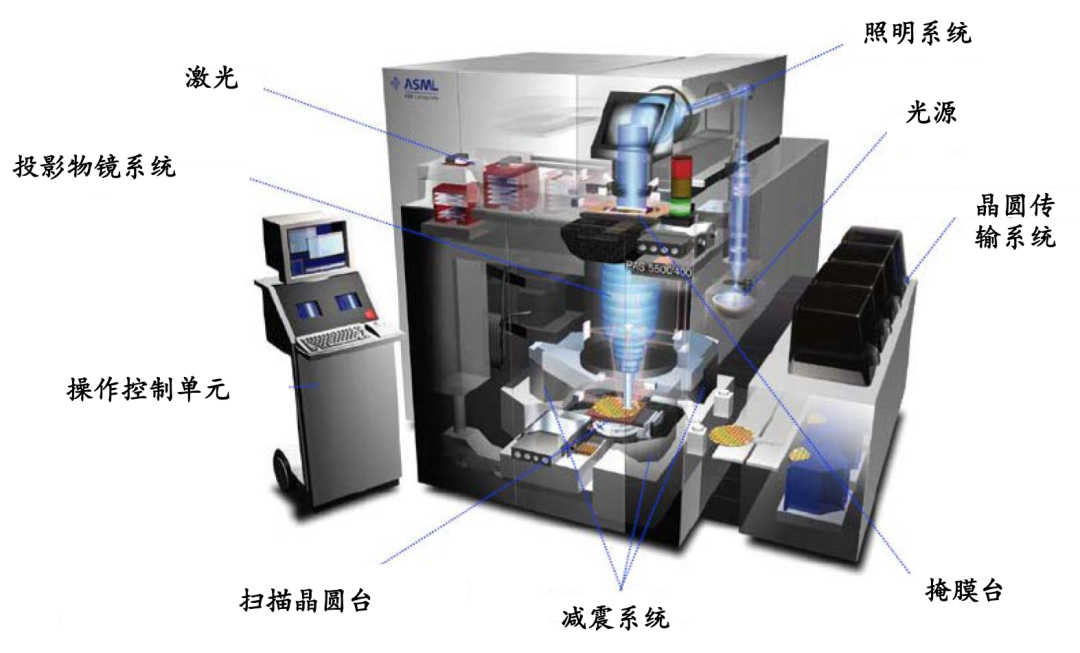

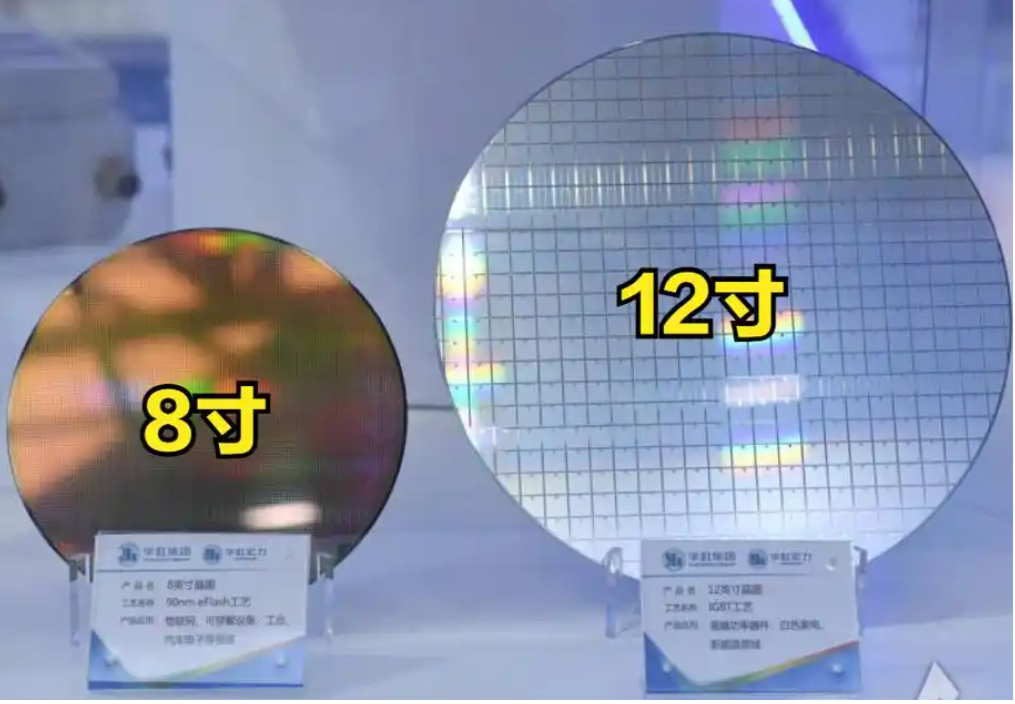

从6寸到8寸，再到12寸，看起来只是直径变大，但背后的工程难度翻了好几倍。
先看6寸(150毫米)时代。这个阶段对陶瓷零件的要求相对宽松。吸盘平面度10微米以内就算合格，材料用氧化铝就行，陶瓷手臂的定位精度正负0.1毫米够用。6寸晶圆本身的翘曲容忍度也大，设备对陶瓷零部件的精度要求不高。
到8寸(200毫米)的时候，局面变了。8寸晶圆的面积比6寸大77%，晶圆厚度反而更薄，对吸盘的平面度要求提高到5微米。陶瓷吸盘的透气均匀性也得跟着改善——面积大了，局部透气不均会导致晶圆吸附后局部翘曲。这个阶段碳化硅陶瓷开始在一些关键节点上取代氧化铝。
12寸(300毫米)是当前的主流，要求上了好几个台阶。12寸晶圆面积是8寸的2.25倍，厚度却只有七八百微米——像个巨大的薄饼，稍微受力不均就变形。吸盘平面度要求直接压到3微米以内，陶瓷手臂重复定位精度要求正负0.02毫米，静电卡盘的温度均匀性要求正负0.5度。
问：下一代晶圆尺寸450毫米什么时候来?
答：从技术层面看，450毫米晶圆的开发早就启动了，但推进非常缓慢。原因很简单：设备投入太大了。一条12寸产线的投资是百亿级别，450毫米产线可能是千亿级别。而且450毫米晶圆对陶瓷零部件的要求会更进一步——12寸吸盘的平面度3微米已经很难做了，450毫米吸盘要做到2微米，对陶瓷材料的烧结均匀性和加工能力都是巨大考验。
尺寸变大带来的挑战不是线性的。晶圆面积扩大一倍，吸盘面积也扩大一倍，但平面度要求不是放宽一倍，而是收紧30%到50%。这是因为大晶圆的自重更重、更容易翘曲，需要一个更平整的支撑面才能保证加工精度。
温度控制的问题也随着尺寸变大而加剧。小晶圆的温度比较容易控制均匀，大晶圆不行——中心到边缘的温差控制难度和晶圆直径成正比。静电卡盘的温控设计随晶圆尺寸变大而越来越复杂。
还有一个问题是设备内部的空间限制。晶圆变大意味着腔室也要变大，但半导体厂房的层高和设备间距是固定的。厂家必须在有限的空间里塞下更大的设备，这对机械手臂的活动范围、吸盘的取放路径都提出了更高要求。
深圳方泰新材料技术有限公司的产品覆盖6寸、8寸、12寸全系列的陶瓷吸盘、机械手臂和静电卡盘，可根据不同晶圆尺寸和工艺需求提供定制化的陶瓷零部件解决方案。
