半导体晶圆卡盘（Chuck）技术解析：先进制程中的关键精密陶瓷部件 什么是半导体晶圆卡盘（Chuck）？

　　在半导体制造过程中，晶圆需要经过光刻、刻蚀、薄膜沉积、离子注入、检测等多个关键工艺环节。为了保证晶圆在加工过程中的稳定定位，需要一种高精度晶圆承载与固定装置，这就是 Semiconductor Chuck（半导体卡盘）。

　　晶圆卡盘的主要作用是：

　　精确固定晶圆位置;

　　保证晶圆平整度;

　　控制加工过程中的温度变化;

　　降低颗粒污染风险;

　　提升芯片制造良率。

　　随着先进制程向更小节点发展，晶圆尺寸精度和工艺控制要求不断提高，Chuck已经从传统承载部件发展成为集精密定位、静电吸附、温度控制和表面平坦化于一体的关键半导体设备零部件。

　　半导体Chuck主要类型及工作原理

　　根据晶圆固定方式不同，半导体Chuck主要分为：

　　1. 静电卡盘(Electrostatic Chuck, ESC)

　　静电卡盘是目前半导体设备中应用最广泛的晶圆固定方式。

　　其工作原理是：

　　通过内部电极产生静电场，使晶圆与陶瓷介电层之间形成静电吸附力，从而实现无机械接触固定。

　　相比传统机械夹持方式，静电卡盘具有：

　　无边缘损伤;

　　低颗粒污染;

　　高定位精度;

　　适用于真空及等离子环境。

　　广泛应用于：

　　光刻设备;

　　刻蚀设备;

　　CVD/PVD薄膜沉积设备;

　　离子注入设备。

　　2. 真空卡盘(Vacuum Chuck)

　　真空卡盘通过负压吸附晶圆，结构相对简单，主要应用于部分非真空环境或检测设备。

　　特点：

　　结构简单;

　　成本较低;

　　易于维护。

　　3. 伯努利卡盘(Bernoulli Chuck)

　　伯努利卡盘利用高速气流产生悬浮力，实现非接触式晶圆搬运。

　　主要用于：

　　晶圆传输;

　　太阳能制造;

　　部分洁净搬运场景。

　　为什么半导体Chuck通常采用陶瓷材料?

　　先进半导体设备对零部件材料提出了严格要求，普通金属材料难以同时满足：

　　高绝缘性能;

　　高温稳定性;

　　低热膨胀;

　　耐等离子腐蚀;

　　超洁净环境要求。

　　因此，氧化铝陶瓷(Al₂O₃)、氮化铝陶瓷(AlN)、碳化硅陶瓷(SiC)等先进陶瓷材料成为晶圆卡盘的重要材料选择。

　　氧化铝陶瓷(Alumina Ceramic)

　　特点：

　　高绝缘性能;

　　良好的耐磨性;

　　化学稳定性优异;

　　适合作为静电卡盘绝缘层材料。

　　氮化铝陶瓷(Aluminum Nitride Ceramic)

　　特点：

　　高导热性能;

　　优异热管理能力;

　　低热膨胀系数;

　　适合高功率、高温工艺环境。

　　碳化硅陶瓷(Silicon Carbide Ceramic)

　　特点：

　　高硬度;

　　优异耐腐蚀性能;

　　高温环境稳定;

　　适用于等离子加工环境。

　　Chuck在半导体制造中的应用

　　光刻(Lithography)

　　光刻工艺对晶圆平面度和定位精度要求极高。

　　高精度Chuck能够：

　　保持晶圆稳定;

　　降低晶圆翘曲影响;

　　提升曝光精度。

　　刻蚀(Etching)

　　刻蚀过程中存在高温和等离子环境。

　　Chuck需要：

　　耐等离子腐蚀;

　　稳定控制晶圆温度;

　　保证刻蚀均匀性。

　　薄膜沉积(CVD/PVD/ALD)

　　沉积工艺需要精准控制晶圆位置和温度。

　　稳定的Chuck性能能够帮助：

　　提升膜层均匀性;

　　降低工艺偏差。

　　晶圆检测与测试

　　在晶圆检测过程中，Chuck需要提供：

　　高平面度;

　　高重复定位精度;

　　稳定温控能力。

　　高精度陶瓷Chuck的核心性能要求

　　1. 高平面度

　　晶圆表面微小变形都会影响曝光和加工精度。

　　因此Chuck通常需要：

　　微米级平面控制;

　　高稳定性加工精度。

　　2. 均匀吸附能力

　　静电吸附区域、电极设计以及陶瓷材料性能都会影响晶圆固定效果。

　　吸附不均可能导致：

　　晶圆位置偏移;

　　工艺均匀性下降;

　　良率降低。

　　3. 温度控制能力

　　先进制程对温度变化非常敏感。

　　高性能Chuck需要结合：

　　加热结构;

　　冷却通道;

　　背氦气控制技术;

　　实现晶圆温度均匀控制。

　　方泰新材料精密陶瓷Chuck解决方案

　　方泰新材料长期专注于先进陶瓷材料研发与精密加工，为半导体设备提供高性能陶瓷零部件解决方案。

　　主要产品包括：

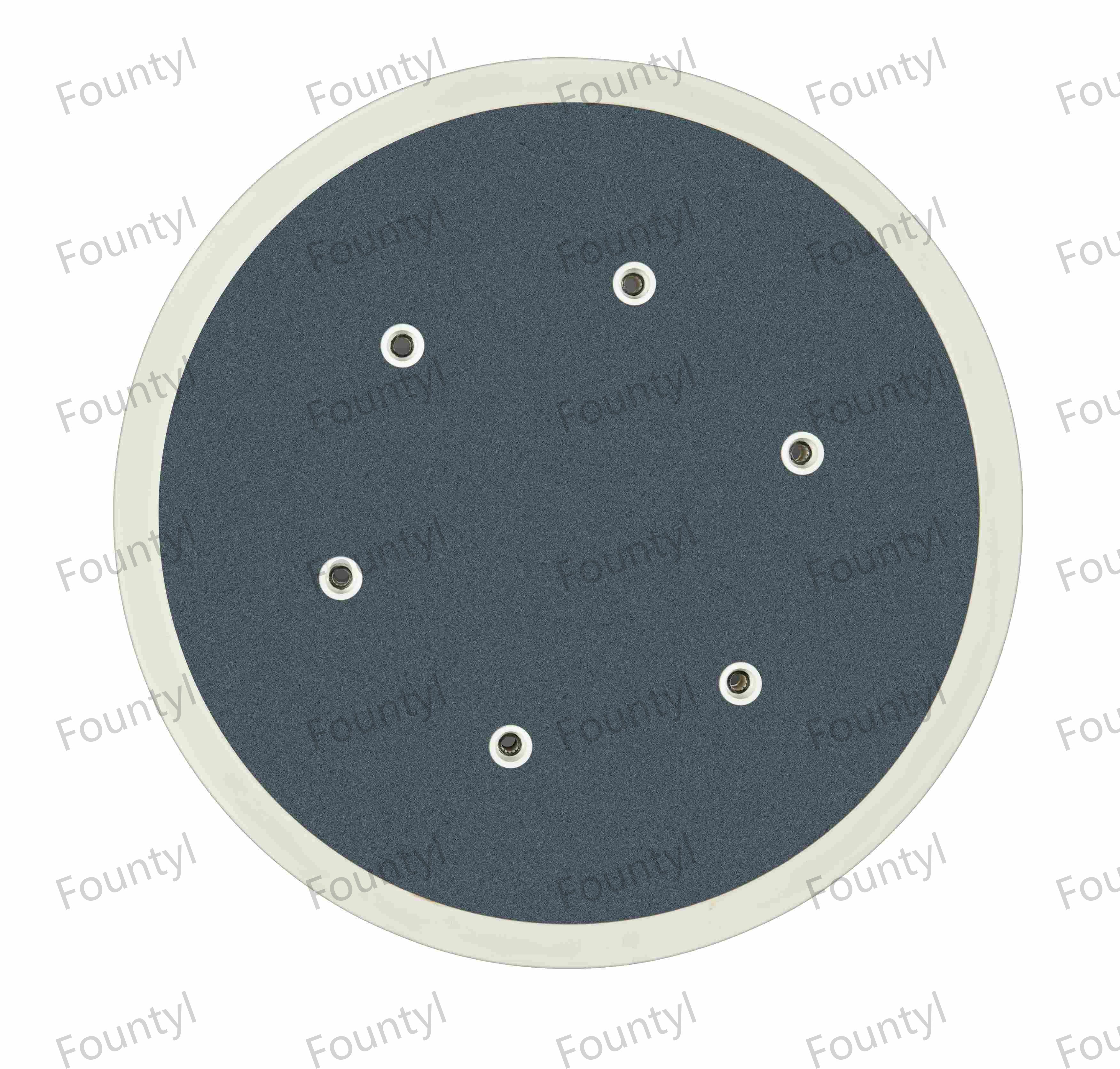

　　多孔陶瓷真空吸盘(Porous Ceramic Vacuum Chuck);

　　陶瓷晶圆卡盘(Ceramic Wafer Chuck);

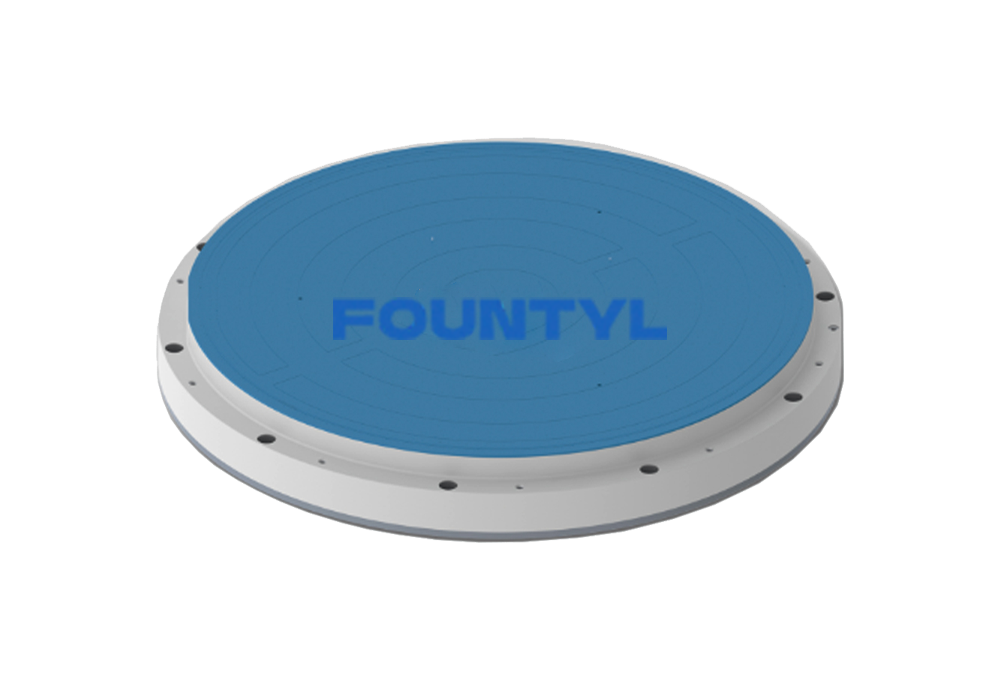

　　静电卡盘陶瓷组件(ESC Ceramic Components);

　　氧化铝陶瓷精密结构件;

　　碳化硅陶瓷耐腐蚀部件。

　　通过先进陶瓷材料控制、精密成型加工、高温烧结及精密研磨技术，实现：

　　高洁净度;

　　高尺寸精度;

　　优异耐热性能;

　　长期稳定运行。

　　结语

　　在半导体制造过程中，Chuck虽然不是直接加工芯片的核心设备，但它决定了晶圆是否能够保持稳定、精准地完成每一道工艺。

　　随着先进制程不断发展，半导体设备对陶瓷卡盘的性能要求持续提升。高精度陶瓷Chuck将继续成为保障晶圆制造稳定性和提升芯片良率的重要基础部件。
