浏览次数：18晶圆传输系统里用的陶瓷机械手臂，不是"一种手臂打天下"的。不同设备、不同工作环境、不同晶圆尺寸，需要的手臂类型完全不同。总体上分三大类：真空机械手臂、大气机械手臂和末端执行器(陶瓷手指)。三类手臂的结构、材料要求和选型逻辑各有特点。
真空机械手臂在真空腔室内部工作，工作环境压力在10的负3次方帕以下。真空环境对材料的要求最苛刻——手臂材料不能放气，不能产生颗粒，还要能耐受等离子体或者高温。真空机械手臂的材质几乎全部是碳化硅，因为碳化硅的放气率极低，耐等离子体腐蚀性能好，在高温下强度保持率高。真空机械手臂主要用在刻蚀机、CVD设备和PVD设备的腔室内部晶圆传输。
大气机械手臂在常压环境下工作，通常在设备前端模块(EFEM)或者晶圆分拣机中使用。大气环境对手臂的材料要求相对宽松。氧化铝陶瓷性价比高、刚度好，是大气机械手臂的首选材料。如果对减重有要求，可以选用比刚度更高的碳化硅，但成本会上升。大气机械手臂的长度通常较长，从300到600毫米不等，对刚性和抗振性要求高。
问：真空手臂和大气手臂可以通用吗?
A：不能通用。真空手臂必须满足真空环境的要求——低放气率、耐等离子体、耐高温。大气手臂没有这些要求，但对手臂的刚性和减重要求更高，因为在大气中运动速度更快、加减速更大。两种手臂的设计逻辑完全不同。

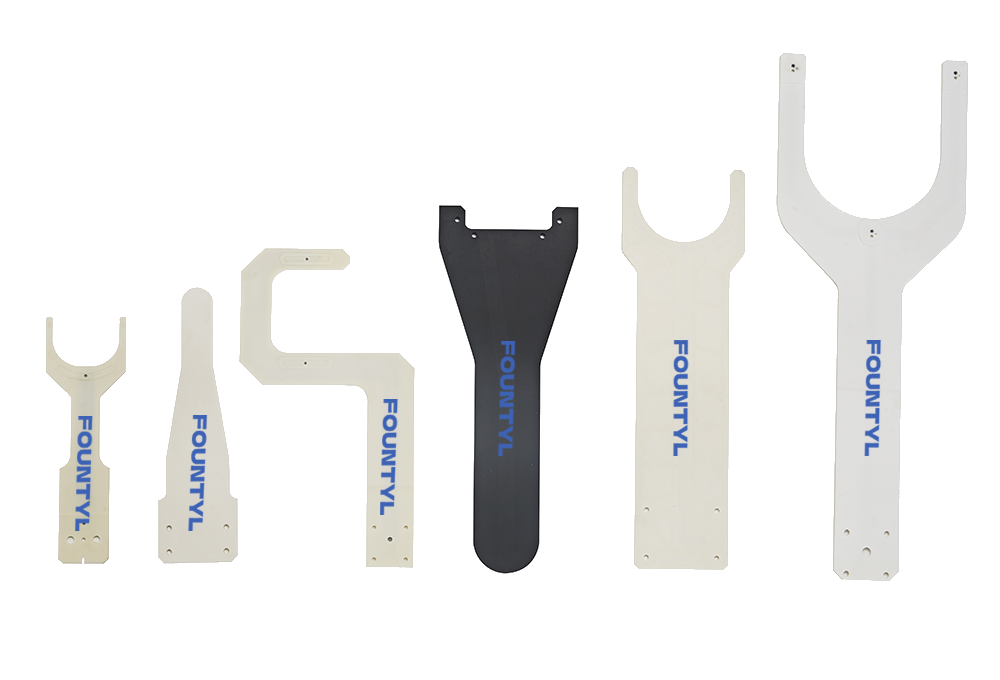

末端执行器(陶瓷手指)是直接接触晶圆的部件，安装在机械手臂的末端。末端执行器的核心要求是轻、薄、不划伤晶圆。氧化铝和碳化硅都可以做，氧化铝性价比高，碳化硅减重效果更好。末端执行器的选型主要看晶圆尺寸，4寸到12寸各有对应的设计。
陶瓷手臂的选型可以总结为三看：看工作环境——真空还是大气;看晶圆尺寸——小尺寸、中尺寸还是12寸大尺寸;看精度要求——标准精度正负0.1毫米还是高精度正负0.02毫米。三看确定了，手臂的材质、结构和驱动方案基本就定了。
手臂长度是另一个重要参数。短手臂(200到400毫米)刚性好、精度高，适合紧凑型设备。长手臂(400到600毫米)覆盖范围大，但对材料的比刚度要求更高，需要碳化硅才能保证精度。
陶瓷手臂的表面处理也不能忽视。真空环境中使用的手臂需要经过特殊清洗和真空烘烤，确保放气率达标。大气环境中使用的手臂表面可以做防静电处理，避免静电吸附颗粒。
常见问题解答(Q&A)
Q1：8寸晶圆和12寸晶圆用的陶瓷手臂一样吗?
A：不一样。12寸晶圆面积是8寸的2.25倍，重量更大，对手臂的刚性和负载能力要求更高。12寸产线通常采用碳化硅材质的手臂以确保精度，而8寸产线氧化铝手臂就够用。手臂末端的陶瓷手指尺寸也不一样，必须按晶圆尺寸匹配。
Q2：陶瓷手臂的使用寿命大概多久?
A：正常使用条件下，陶瓷手臂的设计寿命在3到5年以上。相比金属手臂，陶瓷手臂没有疲劳磨损问题，使用寿命主要取决于是否有意外碰撞。如果设备运行平稳不发生撞击，陶瓷手臂可以使用很多年。
Q3：方泰新材料能做非标陶瓷手臂定制吗?
A：可以。方泰新材料具备氧化铝和碳化硅两种材质的陶瓷机械手臂生产能力，可按客户提供的安装接口尺寸、手臂长度、负载要求和精度等级进行定制化开发。
