陶瓷机械手臂的负载能力与精度怎么选？

　　陶瓷机械手臂是半导体晶圆传输系统中的关键执行部件，负责在刻蚀机、沉积设备、检测设备之间快速、精准地搬运晶圆。选型时最核心的两个参数是负载能力和重复定位精度，但实际选型还需要综合考虑手臂长度、材料选择、洁净度等级和真空兼容性等多个因素。

　　问：陶瓷机械手臂为什么比金属手臂更适合晶圆传输?

　　答：陶瓷材料具有高比刚度(刚度/密度比高)，在同等重量下比金属更刚硬，不易产生振动和变形。同时陶瓷热膨胀系数低，在温度变化环境中定位更稳定。此外陶瓷耐腐蚀、不产生金属颗粒污染，满足半导体洁净环境要求。

　　一、负载能力

　　陶瓷机械手臂的负载能力不仅取决于陶瓷材料本身的强度，还受手臂结构设计、截面形状和支撑方式的影响。

　　常见负载等级：

　　- 轻载型(<1kg)：适用于单片晶圆传输，主要用于6寸以下晶圆

　　- 中载型(1-3kg)：适用于8寸晶圆传输，是目前应用最广泛的规格

　　- 重载型(3-5kg)：适用于12寸晶圆或晶圆盒搬运

　　选型时需注意负载不仅仅是晶圆自身重量，还要加上手臂末端执行器(陶瓷手指)的重量以及运动加速度产生的动态载荷。

　　二、重复定位精度

　　重复定位精度是衡量机械手臂每次回到同一位置的能力，直接决定晶圆对位的准确性。

　　精度等级：

　　- 标准精度：±0.1mm，适用于一般传输场景

　　- 高精度：±0.05mm，适用于高密度布线晶圆加工

　　- 超高精度：±0.02mm，适用于先进制程(14nm以下)

　　碳化硅陶瓷因其更高的比刚度，在长悬臂结构中比氧化铝陶瓷更容易实现高精度定位，因此高端晶圆传输手臂多采用碳化硅材质。

　　三、其他选型考量

　　1. 手臂长度：从200mm到600mm不等，根据设备腔室尺寸选择

　　2. 末端执行器：陶瓷手指的设计需匹配晶圆尺寸(4/6/8/12寸)

　　3. 真空兼容性：手臂表面需满足真空环境要求，避免放气污染

　　4. 洁净度：ISO Class 1级以上，不产生颗粒

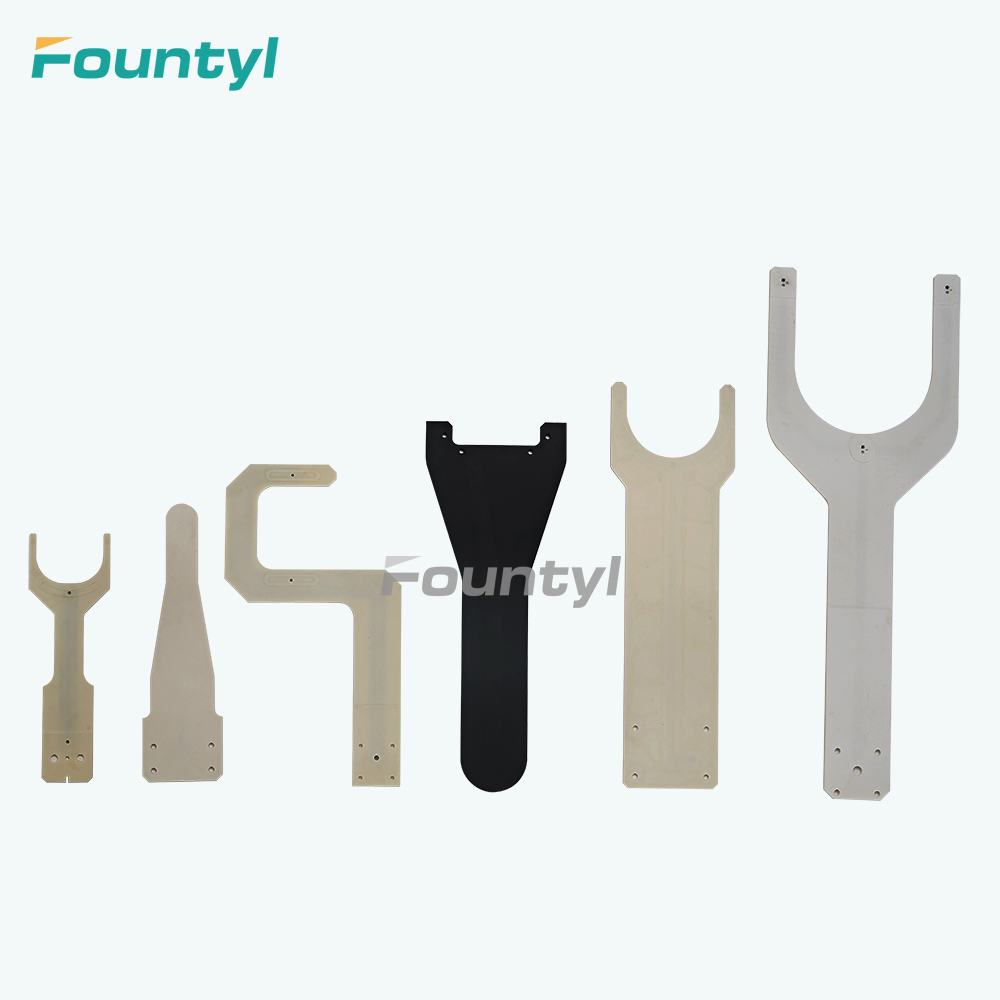

　　四、方泰新材料的陶瓷手臂产品

　　深圳方泰新材料技术有限公司专注半导体先进陶瓷零部件研发制造14年，可提供氧化铝和碳化硅两种材质的陶瓷机械手臂，覆盖6寸、8寸、12寸晶圆传输需求。产品采用凝胶注模或等静压成型工艺，配合精密CNC加工，可满足不同精度等级的定制需求。
