浏览次数：7机械手臂的末端执行器，也就是陶瓷手指，是晶圆传输系统里"出力最小但要求最高"的部件。它直接接触晶圆，重量影响手臂运动性能，刚性影响传输精度，表面质量影响晶圆安全。轻量化设计的目的，就是在不牺牲刚性和可靠性的前提下，把手指的重量降到最低。

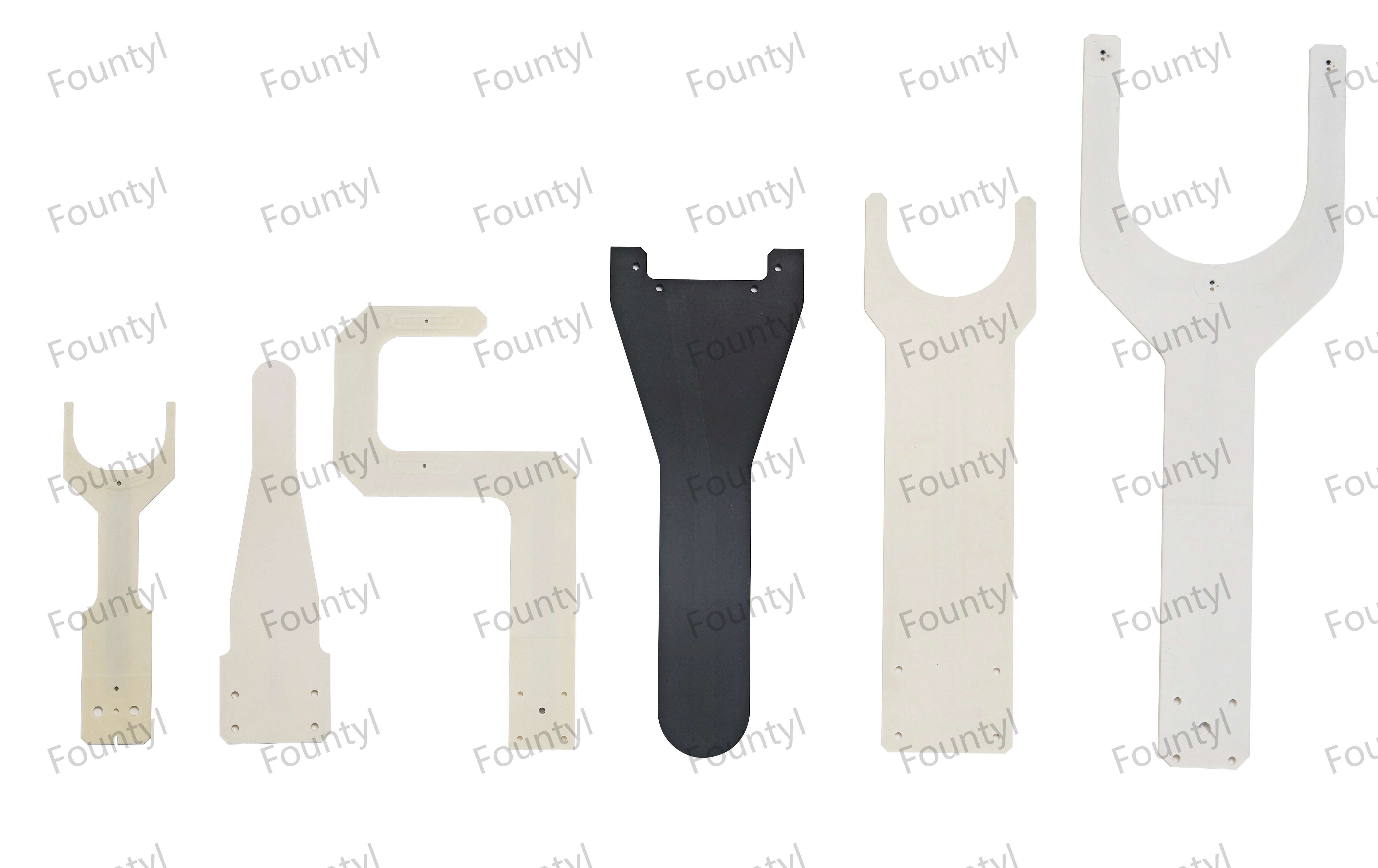

方泰新材料陶瓷手臂
末端执行器的重量为什么重要?机械手臂在传输晶圆时需要快速启停，末端执行器的重量直接参与运动惯量。手指越轻，手臂的加减速越快，定位越精准，驱动系统的负担越小。一个12寸晶圆传输手臂的末端执行器，每减轻10克，整个运动系统的响应速度都会有可感知的提升。
材料选择是轻量化的第一步。氧化铝和碳化硅是末端执行器的两种主流材料。碳化硅的密度约3.2克每立方厘米，氧化铝约3.9克每立方厘米，碳化硅更轻。同时碳化硅的比刚度更高——同等重量下刚性更好。对追求极致轻量化的高端手臂，碳化硅是首选。氧化铝的性价比更高，适合常规应用。
问：末端执行器能做多薄?
A：常规设计的末端执行器厚度在3到5毫米。轻量化设计可以做到2毫米左右，极端应用可以做到1.5毫米。但厚度越薄，加工难度越大，刚性也越弱。设计时需要根据晶圆重量和运动速度，在厚度和刚性之间找平衡。
结构设计是轻量化的第二关键。末端执行器的结构可以从几个方向优化。一是减重孔设计——在不影响强度的区域开减重孔，去除多余的重量。减重孔的布局需要经过强度分析，避免应力集中。二是变截面设计——受力大的区域增加截面厚度，受力小的区域减薄，让材料用在刀刃上。三是薄壁加强筋设计——采用薄壁加筋的结构，用少量材料获得高刚性。

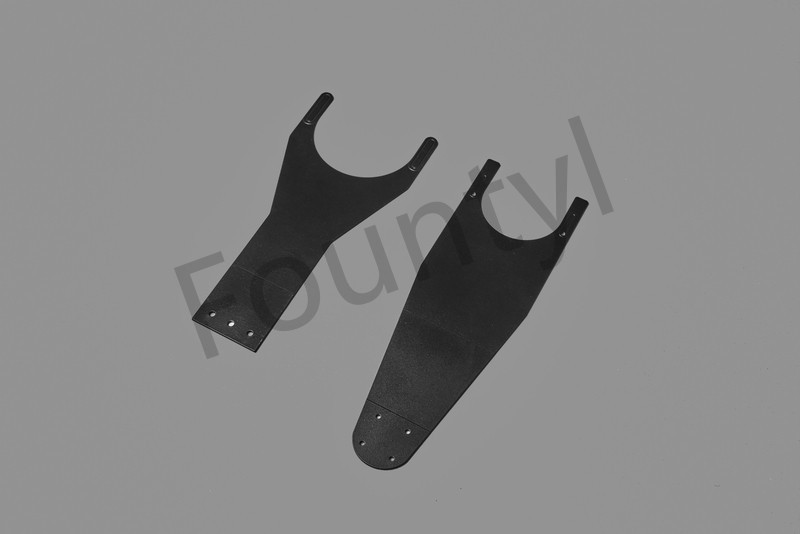

陶瓷手臂
末端执行器的选型还需要考虑晶圆尺寸、吸附方式和安装接口。晶圆尺寸决定手指的轮廓尺寸和叉指间距。吸附方式有真空吸附和机械夹持两种——真空吸附需要在手指上加工气路和吸附孔，机械夹持需要设计夹爪结构。安装接口决定手指和手臂的连接方式。
末端执行器与晶圆的接触面设计直接影响晶圆安全。接触面需要经过精密抛光和圆角处理，避免尖锐棱角划伤晶圆。接触面还可以贴覆或涂覆保护材料，进一步降低晶圆损伤风险。
末端执行器的表面洁净度同样重要。晶圆传输环境中，手指表面残留的颗粒会污染晶圆。末端执行器出厂前需要经过精密清洗和洁净包装，使用中也建议定期清洁。
常见问题解答(Q&A)
Q1：碳化硅末端执行器比氧化铝贵多少?
A：碳化硅末端执行器的价格通常是氧化铝的2到3倍。碳化硅的原材料成本更高、加工难度更大，但重量更轻、刚性更好。对于高速高精度传输需求，碳化硅的性价比更高。对于常规速度的传输系统，氧化铝就够用。
Q2：末端执行器的寿命大概多长?
A：正常使用条件下，陶瓷末端执行器的寿命在3到5年以上。它不像聚焦环和吸盘那样有持续的磨损消耗，主要失效风险是意外撞击导致裂纹。定期检查手指表面是否有裂纹和崩边，发现异常及时更换。
Q3：方泰可以做带真空气路的末端执行器吗?
A：可以。方泰可以在末端执行器内部加工真空气路和吸附孔，实现晶圆的真空吸附固定。气路的布局和孔径可以根据晶圆尺寸和吸附力要求设计。
